食品工厂空气管道设计安装

食品工厂设计中的管路系统是食品工厂生产过程必不可少的部分,各种物料、蒸汽、水及气体都要用管改来输送,设备与设备之间的相互连接也要依靠管路。管路设计是否合理不仅直接关系到建设指标是否先进合理,而且也关系到生产操作能否正常进行以及车间布置是否整齐美观和通风采光是否良好等,因此,在进行食品工厂设计中管路设计是花时间较多、工作量较大的部分,特别是施工图设计阶段。

食品工厂空气管道设计的内容和方法,在食品工厂设计进行管路设计时,应具有下列基础资料:
1、工艺流程图;
2、设备平面布置图和立面布置图;
3、设备施工图(重点设备总图,并标有流体进出口位置及管径);
4、设备管口方位图;
5、非标管件、管架条件图;
6、物料衡算和热量衡算的结果;
7、气象及地质资料。

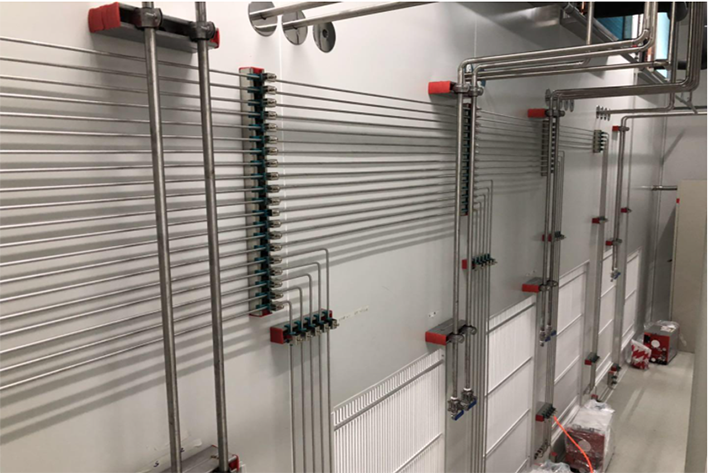

空气管道设计安装
食品工厂管路设计的基本内容:
(1)管道配置图:包括管路平面图和重点设备管路立面图、管路透视图。
(2)管架、特殊管件制作图及安装图(管路支架及特殊管件制作图)。
(3)施工说明,其内容为施工图中应注意的问题,各种管路的坡度,保温的要求,安装时不同管架的说明等(如施工条件的特殊要求及施工标准等)。

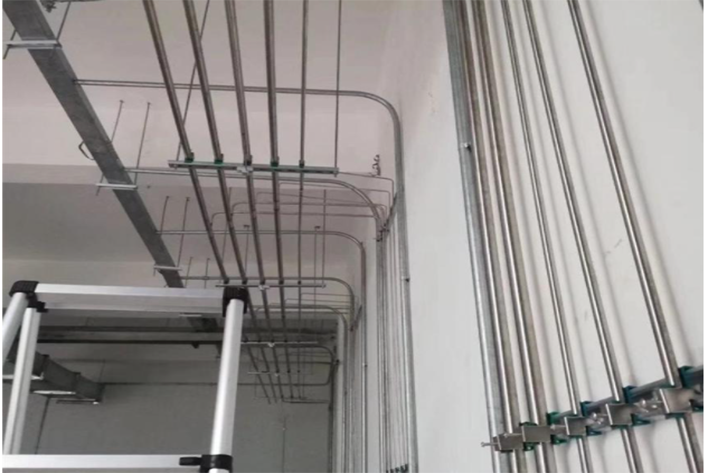

空气管道设计安装

  当几种管道在布置时发生矛盾时,应根据具体情况全面考虑:
①大管径、热介质、气体管路、保温管路和无腐蚀管路在上,小管径、液体管路、不保温管、冷介质和有腐蚀介质管路在下。
②管径大的、常温的、支管少的、不检修和无腐蚀的介质管靠墙。
(13)管道的埋地敷设 非冰冻地区的管道埋深主要取决于外部载荷、管材强度、管道交叉,一般不小于0.7m;在冰冻地区,除以上因素外还要考虑冰冻深度,一般应深 于冰冻线以下0.2m。
