工厂厂房装修-空调系统方案



工厂中央空调一般是在车间里安装，涉及到工厂加工以及员工工作内容及上下班等问题，其安全性、专业性以及特殊情况处理等问题都有着极其严格的工艺要求。
施工技术措施

　　一、 设备安装

　　1. 主机房设备安装
　　 （1） 主机房设置两台螺杆式水冷机组，六台水泵，两台 冷却泵。屋顶设三台冷却塔。
　　 （2）设备在安装时，必须先复核基础尺寸，检查预留洞孔，核实正确后方可进行安装。
　　 （3）设备运往现场后，可直接用吊车吊至基础附近，然后采用专业工具将设备送至基础上，并按规范要求安装减振装置或直接装减振垫板。静止设备、传动设备均由钳工进行找平找正工作。
　　 （4）设备安装过程中，应注意设备配管口封闭，以免有脏物进入设备。

　　2. 送风设备的安装
　　 （1） 风机盘管、空调风柜，新风机均为车间送风设备，应先进行外观检查和临时水电检验，合格后方可安装。
　　 （2）对于风机盘管，新风机等，采用膨胀螺栓加可调节吊杆悬挂在天花板下。并在联接点加设减振垫片。
　　 （3） 对于落地式的柜机应检查基础的平整，柜机安装应稳定，并设置20mm厚橡胶防振垫。
　　 （4） 送风设备安装应有1%的坡度，以保证凝结水的畅通。



　　3. 管道的安装

　　1、 水系统管道的安装
　　 （1） 水管安装前，必须检查设备安装是否符合要求，并清除浮锈、脏物，待达到要求后方可进行安装。
　　 （2） 管道安装要求简洁、美观，尽量减少弯头，高点必须设放气装置，低点须设泄水装置。
　　 （3） 管道安装须有一定的坡度，特别是冷凝水管，顺坡坡度不小于3/1000。
　　 （4）当管径>150mm时，应采用无缝钢管，用焊接链接;当管径<150mm时，采用镀锌钢管，连接方式采用焊接或丝口连接。
　　 （5） 管道支架形式及间距应严格按图纸中要求布置。采用封闭式木垫支架，切不可使管道与钢支架直接接触。
　　 （6） 管道与设备连接处全部为软连接。
　　 （7） 管路上的阀门、软接头等管道附件安装必须经过现场试压合格。
　　 （8） 管道穿墙、穿楼板，必须使用比管道大2#或2#以上的套管，且保证同心性，保证以后保温的合理空间。另外，管道与管道之间，管道与建筑物之间必须保证有效的保温距离。
　　 （9）管道安装完毕，必须对管道进行清洗，并进行管道的强度试验及严密性试验。
　　 （10） 管道压力试验采用水或压缩空气作介质，强度试验时取较不利点工作压力的1.25倍作试验压力，保持10分种，以压力表不下降，无漏点，及目测管道无变形为合格;严密性试验时，将强度试验压力降至工作压力，保持24小时，压力不超过0.05Mpa，外观检查管子连接处、管件、阀门等均无渗漏现象，为试验合格。
　　 （11）冷凝水管采用PVC管道，试水试漏时，应打开设备的放气装置，让水充满整个PVC管道，持续24小时，以管道无渗漏，设备凝结水盘不承水为合格。

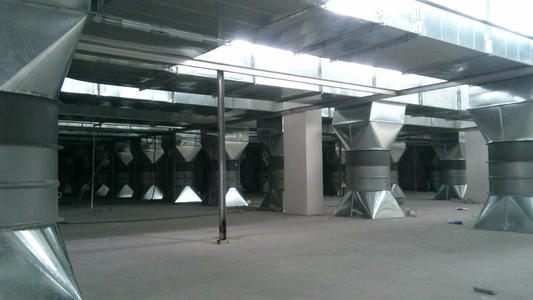

　　2、风系统的安装
　　 （1） 风管采用优质镀锌铁皮制作，进行工厂化预制。
　　 （2） 风管法兰紧固螺栓的间距不大于150mm，风管及管件的制作应采用咬接或铆接，风管法兰垫片采用5mm厚橡胶板或石棉橡胶板。
　　 （3） 风管尺寸大于800mm时，按规范要求进行加固处理。
　　 （4） 风管不得有横向拼接缝，尽量减少纵向拼接缝，矩形风管底边宽小于800mm时，其底边不得有纵向拼接缝。
　　 （5） 风管板材的拼接采用单咬口，圆形风管的闭合缝采用单咬口，弯管的横向缝采用立咬口，矩形风管转角缝采用转角咬口、联合角咬口或按扣式咬口，上述咬口缝处都必须涂密封胶，贴密封带。
　　 （6） 风管内表面必须平整光滑，不得在风管内加骨架及加强筋，以免增加风管的阻力。
　　 （7） 金属风管与法兰连接时，风管翻边应平整并紧贴法兰，宽度不应小于7mm，翻边处裂缝及孔洞应涂密封胶。
　　 （8）中效过滤器后的风管法兰铆钉缝处应涂密封胶，涂密封胶前应清除表面的油污及脏物。
　　 （9）净化空调系统风管安装清洗后，必须进行漏风试验，测漏风率时，应对所有密封处作全面检查，保持静压1000Pa;洁净度等于或高于1000级的系统，漏风率不应大于1%，洁净度低于1000级的系统，漏风率不应大于2%。
　　 （10） 风管上所有阀门应安装在易于操作的地方，防火阀易熔片在系统安装完毕后装入。
　　 （11） 风管与设备连接处，必须使用帆布软接头。





　　4.系统的防腐保温
　　 （1）试压、试漏检验合格后，进行防腐保温工作。
　　 （5） 整个系统除镀锌材料外，其它钢管、管架等应严格进行防腐。
　　 （3）保温不良引起冷凝水“结露”是空调的通病，系统使用保温材料缠紧裹严，避免“漏风”，接头应采用搭接错缝的形式，杜绝有丝毫的空气与管道进行接触。另处，管道使用的隔热材料及风管使用隔热材料粘紧裹严，按照厂方所的技术要求操作。

　　二、 施工程序与劳动力布置

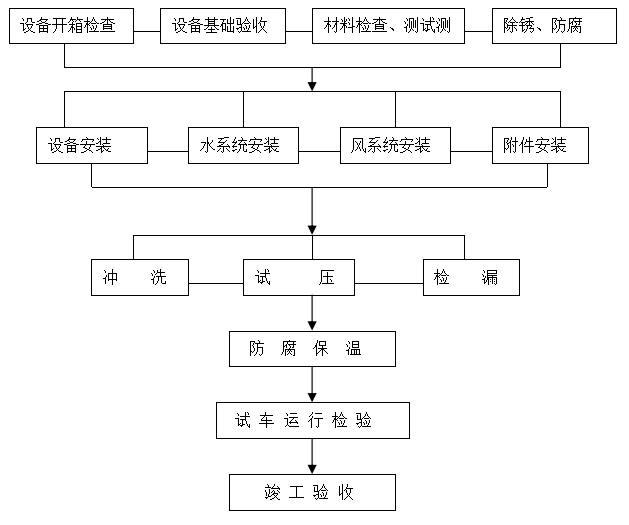

　　 整个空调安装工程可按如下程序进行施工。

　　

　　三、工厂中央空调解决方案需要满足的条件：
　　 1、离心机组占地面积比较大，需要准备一个比较宽敞的环境用于安装。
　　 2、厂房需提供一定的空间用于摆放水冷柜机，并且一定要有足够的空间回风，提供冷风管吊顶位置。

　　四、工厂车间中央空调解决方案分析：
　　 1、工业冷却当中，是利用冷水机组制出的低温冷水对产品进行冷却，大多数机组所处的工作环境恶劣，并且管道会受到工业化学物品的腐蚀，所以安装工艺与材料要求比较高。
　　 2、工业厂房空调使用水冷柜机，其能效比相当高，风量大，直接在水冷柜机出风口拼接出风管，冷风通过风管输送到各个工作岗位，每个岗位设置风阀，能有效的控制部分高温作业关键工位的工作环境温度。

目前市面上较为常见的车间中央空调为螺杆式冷水机组，它由螺杆制冷压缩机组、制冷器、蒸发器等组成的一个全面制冷系统。它占地的面积也很小。操作简单，只要培训一下就可以轻松操作了。另外它的制冷量强大，所以适合大中型的工厂。
