净化车间功能组成









1.隔间

净化车间隔间分为三大部分,更衣室,千级区和百级区,均设风淋室,净化车间与室外设有物品出入通道传递箱。当人员进入净化车间时,首先要经过风淋室,对人体所带的灰尘吹淋,减少人员带入净化车间的灰尘。传递箱则是对物品灰尘进行吹淋,达到落尘的效果。



净化车间功能组成
风系统

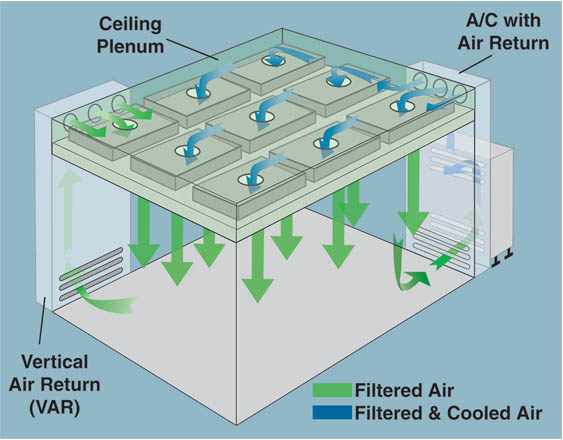

2.风系统



全新风空调箱+FFU 系统 新风空调箱是提供新鲜空气的一种空气调节设备。功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。工作原理是在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内,在进入室内空间时替换室内原有的空气。









3.水系统

水系统结构材料,主要是依据输送介质、温度、压力、腐蚀情况、供应来源和价格等因素综合考虑决定的。冰水系统分为一次侧和二次侧。一次侧冰水水温7-12 度,供给空调箱和风机盘管,二次侧冰水12-17度供给干盘管系统.一次侧冰水和二次冰水为两个不同的回路,之间由板式换热器连接.。

风系统

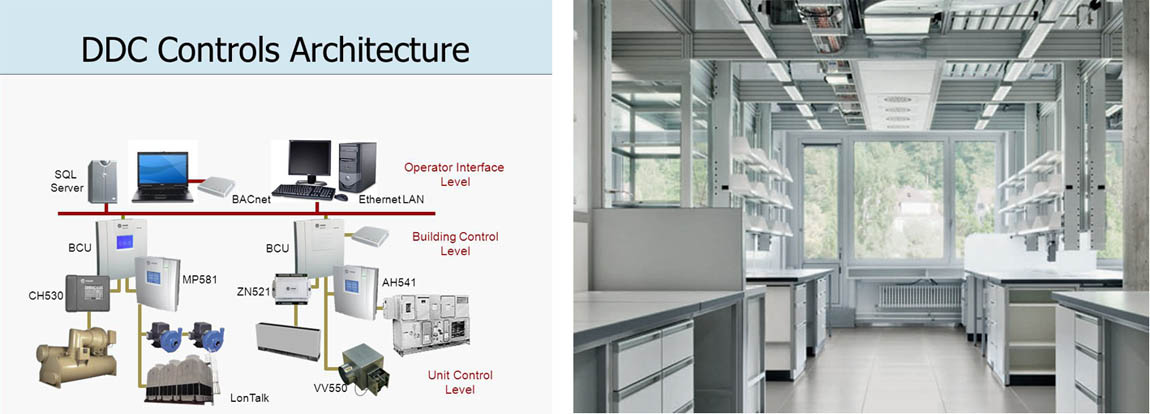

4.控制系统(DDC)温度:干盘管系统控制

它代替了传统控制组件,如温度开关、接收控制器或其它电子机械组件及优于PLC等,特别成为各种建筑环境控制的通用模式。
度:空调箱调节通过感测的信号,控制三通阀开度来调节空调箱盘管进水量。
正压:空调箱调节,根据静压感测的信号,自动调节空调箱马达变频器的频率,从而调节进入室内的新风量。

干盘管系统控制



5.其它系统



不只是空调系统,净化车间系统中还包括有真空,空压,氮气,纯水,废水,二氧化碳系统,制程排气系统,检测标准:

1、气流速度及其均匀度检测,这项检测是净化车间效果的其他各项检测的前提,这项检测的目的是为了明确单向流净化车间工作区的平均气流通度及其均匀性。

2、系统或房间的风量检测。

3、室内洁净度的检测。洁净度的检测是为了确定洁净环境可达到的空气洁净度级别,可采用粒子计数器检测。

4、自净时间的检测。通过确定自净时间,查明洁净室内部发生污染时恢复其原有洁净度的能力。

5、气流流型检测。

6、噪声的检测。

7、照度的检测。照度检测的目的是为了判明洁净室的照度水平和照度的均匀性。

8、振动的检测。振动检测的目的是为了判明净化车间各表明的振动幅度。

9、温、湿度的检测。温、湿度检测的目的是把温度、湿度调整到一定限度内的能力。其内容包括检测净化车间的送风温度,检测有代表性测点的空气温度,检测净化车间中心点的空气温度,检测敏感元件处的空气度,检测室内空气相对温度,检测回风温度。

10、总风量和新风量的检测
